คอนแทคเตอร์ตัวเก็บประจุแรงดันต่ำ

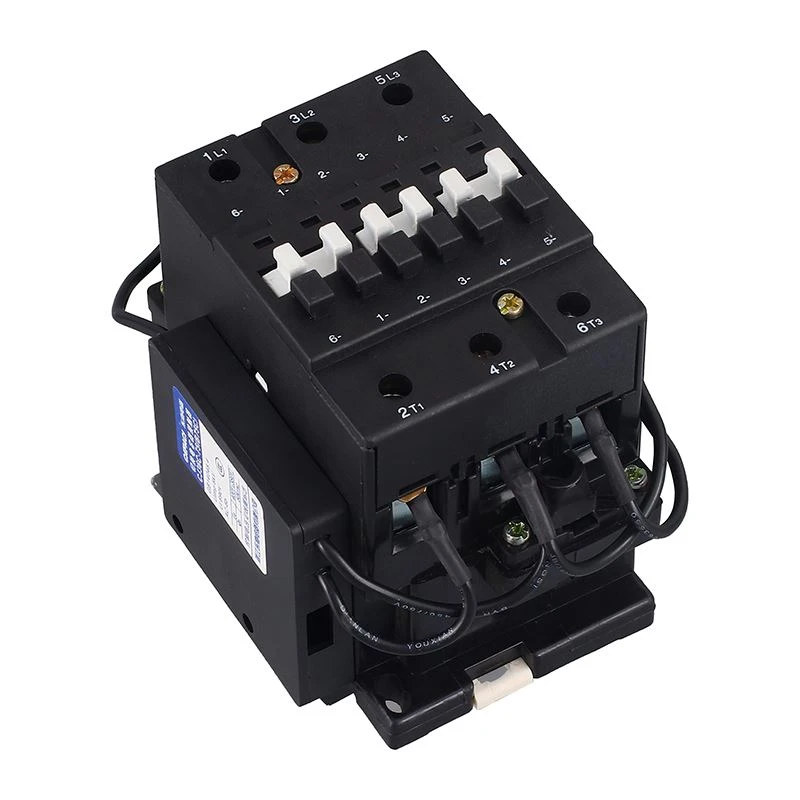

สร้างขึ้นมาโดยเฉพาะเพื่อการทำงานที่ปลอดภัยในเครือข่ายการกระจายสินค้าทั่วไปCJ36C คอนแทคเตอร์ตัวเก็บประจุแรงดันต่ำเป็นอุปกรณ์สวิตชิ่งเฉพาะสำหรับควบคุมตัวเก็บประจุแบ่งแรงดันต่ำ- เป็นส่วนประกอบที่ต้องการภายในอุปกรณ์ชดเชยอัตโนมัติที่ใช้สำหรับการปรับปรุงตัวประกอบกำลัง ผลิตภัณฑ์ที่แข็งแกร่งนี้เข้ากันได้อย่างสมบูรณ์กับระบบ AC ที่พิกัด 50Hz โดยมีแรงดันไฟฟ้าทำงานสูงสุด 380V โดยเชี่ยวชาญการจัดการการสลับแบตเตอรีตัวเก็บประจุสูงถึง 50kvar เพื่อเพิ่มประสิทธิภาพทางไฟฟ้า เนื่องจากวิวัฒนาการมาจากคอนแทคเตอร์ AC ซีรีส์ B-CJ36C คอนแทคเตอร์ตัวเก็บประจุแรงดันต่ำเป็นผลิตภัณฑ์ใหม่ในกลุ่มผลิตภัณฑ์ของเรา ซึ่งมีข้อมูลจำเพาะห้าแบบเพื่อรองรับระดับการใช้งานแรงดันไฟฟ้าต่ำ-ที่แตกต่างกัน การออกแบบโครงสร้างถือเป็นการอัพเกรดที่สำคัญ: วงจรสวิตชิ่งตัวต้านทานติดตั้งอยู่ที่ทั้งสองด้านของหน้าสัมผัสกำลังหลัก และเสริมด้วยอุปกรณ์คายประจุที่ต่ออยู่ อุปกรณ์นี้จะเชื่อมต่อกับตัวเก็บประจุโดยอัตโนมัติเมื่อถอดออกจากสาย- เพื่อให้แน่ใจว่าแรงดันไฟฟ้าตกค้างที่เป็นอันตรายจะลดลงเหลือน้อยกว่า 50V ภายใน 30 วินาที คุณลักษณะเฉพาะของผลิตภัณฑ์นี้ช่วยให้ผู้ใช้ประหยัดที่จับต้องได้ โดยขจัดความจำเป็นและค่าใช้จ่ายของฮาร์ดแวร์จำหน่ายภายนอกเพิ่มเติม หน้าสัมผัสหลักจะรักษาการกำหนดค่าที่ได้รับการออกแบบตามตรรกะเพื่อความปลอดภัยและความน่าเชื่อถือของการโหลดแต่ละรายการ เพื่อให้บรรลุประสิทธิภาพที่เชื่อถือได้ในสภาพแวดล้อมแรงดันไฟฟ้าต่ำ- โดยทั่วไป คอนแทคเตอร์นี้จะต้องได้รับการติดตั้งและใช้งานภายใต้เงื่อนไขมาตรฐานเหล่านี้: a) อุณหภูมิอากาศแวดล้อมที่อนุญาตอยู่ในช่วงตั้งแต่มากกว่าหรือเท่ากับ -5 องศาถึง +40 องศา โดยมีอุณหภูมิเฉลี่ย 24 ชั่วโมงไม่เกิน +35 องศา b) ความสูงของสถานที่ติดตั้งไม่ควรสูงกว่า 2,000 ม. ค) ความชื้นสัมพัทธ์ของอากาศ ณ ตำแหน่งนั้นจะต้องน้อยกว่าหรือเท่ากับ 50% เมื่ออุณหภูมิอยู่ที่ +40 องศา นอกจากนี้ อุณหภูมิต่ำสุดเฉลี่ยของเดือนที่มีฝนตกชุกที่สุดคือน้อยกว่าหรือเท่ากับ +25 องศา และความชื้นสัมพัทธ์เฉลี่ยสูงสุดของเดือนนั้นคือน้อยกว่าหรือเท่ากับ 90% d) ได้รับการออกแบบมาสำหรับการตั้งค่าระดับมลพิษ 3 e) หมวดหมู่การติดตั้งคือ III f) ต้องวางไว้ในบริเวณที่ไม่มีการสั่นสะเทือน การกระแทก หรือการสั่นสะเทือนอย่างมีนัยสำคัญ g) พื้นผิวติดตั้งสามารถมีความเอียงได้ถึง 5 องศาเมื่อเทียบกับแนวตั้ง

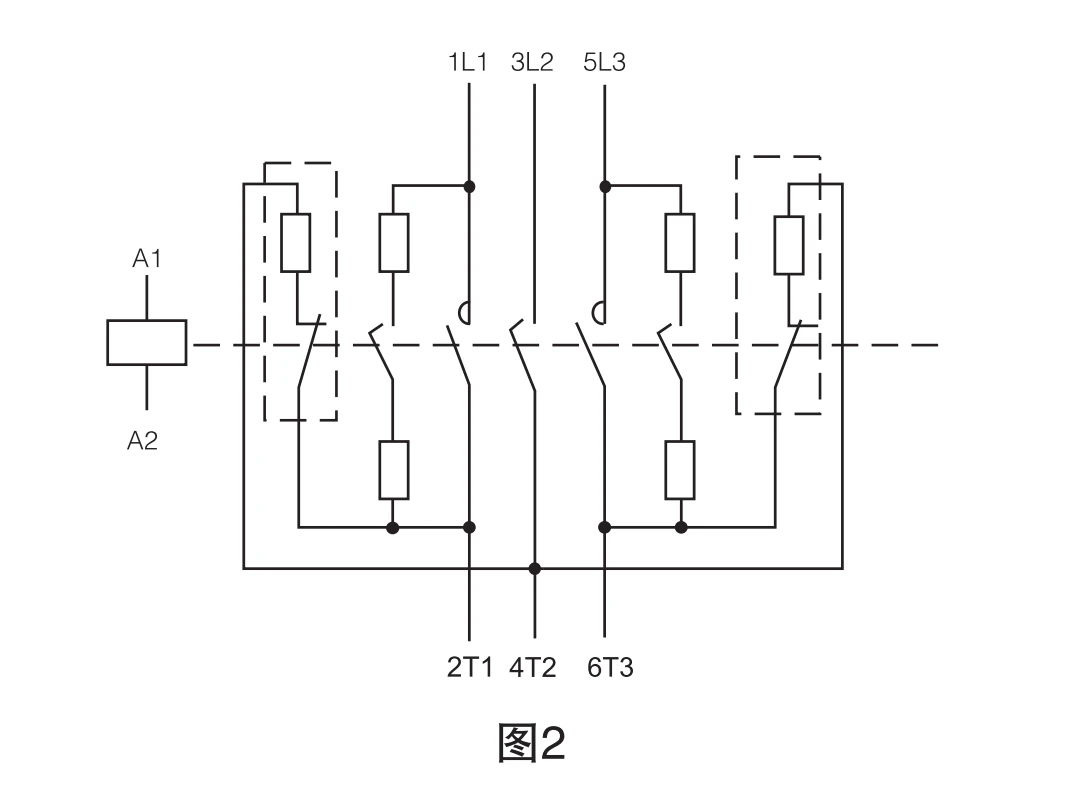

การดำเนินงานอันชาญฉลาดนี้คอนแทคเตอร์ตัวเก็บประจุแรงดันต่ำแสดงในรูปที่ 1 แผนภาพวงจรเหนือเส้นประแสดงให้เห็นถึงลอจิกการสลับ โดยมีธนาคารตัวเก็บประจุที่แสดงด้านล่าง เมื่อเปิดใช้งานขดลวดแม่เหล็กไฟฟ้า วงจรสวิตชิ่งตัวต้านทาน (- ทำการสัมผัสกับตัวต้านทานแบบอนุกรม) จะปิดก่อน กระแสไหลผ่านตัวต้านทานเหล่านี้เพื่อ-ชาร์จประจุตัวเก็บประจุล่วงหน้า ช่วยลดกระแสพุ่งเริ่มต้นได้อย่างมีประสิทธิภาพ จากนั้นหน้าสัมผัสหลักจะปิด เพื่อควบคุมการไหลของกระแสและลัดวงจร-ตัวต้านทาน ในระหว่างการปิดใช้งาน ลำดับจะเป็นการป้องกัน: หน้าสัมผัสหลักจะหักก่อน ตามด้วยการเปิดวงจรตัวต้านทานล่าช้าเพื่อลดแรงดันไฟฟ้าเกินจากการสลับ นอกจากนี้ หน้าสัมผัสแบบปิด (ขาด) ตามปกติ 2 แบบจะทำงานร่วมกับตัวต้านทานเพื่อสร้างวงจรดิสชาร์จ เมื่อคอนแทคเตอร์ทำงาน วงจรนี้จะเปิด เมื่อปล่อยออกมาจะปิดเพื่อคายประจุตัวเก็บประจุอย่างปลอดภัย ที่ซีเจ36ซีผลิตภัณฑ์มีการจัดเรียงสวิตช์ตัวต้านทานแบบสอง-เส้นทาง เนื่องจากตัวเก็บประจุที่ควบคุมนั้นเชื่อมต่อภายในในรูปแบบเดลต้า เพื่อให้แน่ใจว่ามีตัวต้านทานจำกัดกระแส-อยู่ในวงจรแต่ละเฟสระหว่างช่วงเวลาสวิตช์วิกฤต ให้การป้องกันที่สมดุลและทั่วถึงสำหรับทรัพย์สินตัวเก็บประจุแรงดันต่ำ-

การกำหนดค่าหน้าสัมผัสเสริม: รุ่น CJ36C-75 สามารถติดตั้งหน้าสัมผัสเสริมได้ 6 จุด

มีผู้ติดต่อเสริมสองประเภท:

CA7-10 (ปกติเปิด) และ CA7-O1 (ปกติปิด) ผู้ใช้สามารถระบุความต้องการเมื่อสั่งซื้อ

หมายเหตุ: 1. เนื่องจากตัวเก็บประจุแบบขนานทำงานภายใต้กระแสไฟฟ้าเกิน 1.3ln เป็นเวลานาน และตัวเก็บประจุในระบบไฟฟ้าจะทำงานที่โหลดเต็มเสมอ เงื่อนไขเหล่านี้จึงได้รับการพิจารณาในการออกแบบตัวเก็บประจุ ดังนั้น คอนแทคเตอร์และขั้วต่อสำหรับการสลับตัวเก็บประจุจะต้องสามารถทนต่อกระแสไฟเกินอย่างต่อเนื่องอย่างน้อย 1.3 นิ้ว (ไม่คำนึงถึงค่าเบี่ยงเบนเชิงบวกที่อนุญาตของตัวเก็บประจุที่ +15%) ดังนั้นจึงแนะนำให้ใช้คอนแทคประเภทนี้ตามพารามิเตอร์ในวงเล็บ

2. ใน - กระแสพิกัดของตัวเก็บประจุ

ขนาดเค้าร่างและการติดตั้ง

สามารถติดตั้ง CJ36C-ประเภท 75 ได้โดยใช้สกรู M5 และแหวนป้องกันการคลายตัว หรือใช้รางยึดขนาด 35 มม. หรือ 75 มม.
